中文
EN
联系我们
返回

镶嵌珠宝的检测解决方案 ---西凡仪器 A5S/S5 2024款多准直器X射线荧光光谱仪

镶嵌珠宝是一种将不同材料或装饰品嵌入到另一种材料或物品中,形成装饰效果的制品。由于镶嵌珠宝通常由多种不同材料组成,在使用XRF技术进行分析时,准直器的大小是影响测试准确性的重要因素之一。较大的准直器,X射线束覆盖的区域较大,可能会同时检测到多种元素的信号,导致相互干扰,影响元素含量的准确性。比如,在铂金戒指中镶嵌18K黄金,如果使用较大的准直器,则可能同时检测到黄金和铂金的信号,造成含量分析不准确。同时,小准直器对检测样品中微量的铼钨点也更加灵敏。


镶嵌珠宝


现在西凡仪器推出了更有性价比的A5S 2024款荧光光谱分析仪引入了多准直器方案,其中小准直器(准直器:直径Φ0.8mm)有助于集中X射线束,减少非目标区域的信号捕获,从而降低不同材料之间的相互干扰,提高了测试的准确性和可靠性。


1.分析仪器

A5S仪器

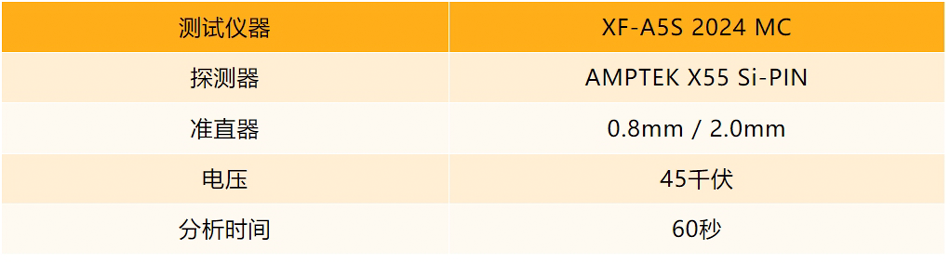

A5S仪器参数



2.测试铂金戒指中镶嵌的18K黄金

2.1使用大准直器(2mm)测试镶嵌的18K黄金区域

a. 样品图片:

镶嵌的18K黄金区域


b. 测试图谱:

使用大准直器(2mm)测试镶嵌的18K黄金区域谱图


c. 测试结果:

18K黄金的含金量只有59.45%,同时检测到了20.28%的铂元素。

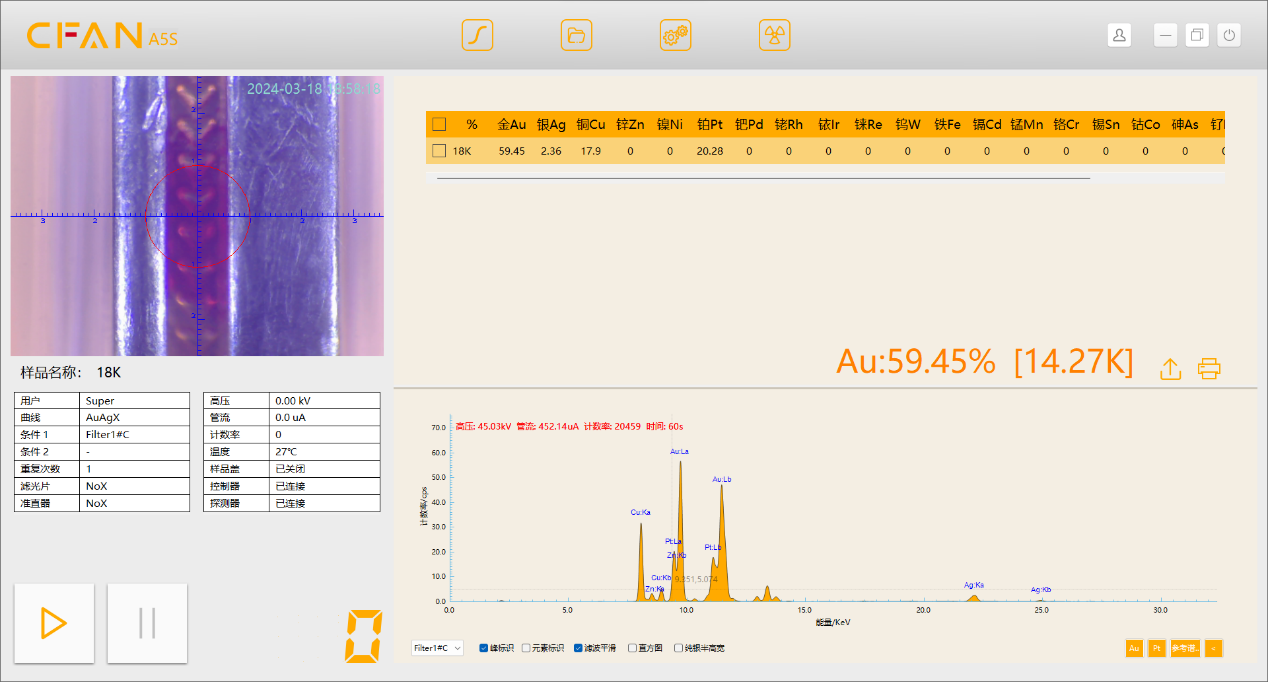

使用大准直器(2mm)测试镶嵌的18K黄金区域结果



2.2使用小准直器(0.8mm)测试镶嵌的18K黄金区域

a. 样品图片:

镶嵌的18K黄金区域


b. 测试图谱:

小准直器(0.8mm)测试镶嵌的18K黄金区域谱图


c. 测试结果:

小准直器(0.8mm)测试镶嵌的18K黄金区域结果


2.3测试总结

使用小准直器(0.8mm)对铂金戒指中的18K黄金区域进行测试时,结果与样品实际情况相符。然而,使用大准直器(2mm)测试时,由于X射线覆盖了旁边的铂金区域,导致铂金的X射线信号也被探测器捕获,从而导致测试结果不准确。



3. 测试黄金中微小的铼钨点

3.1使用大准直器(2mm)测试黄金中微小的铼钨点

a. 样品图片:

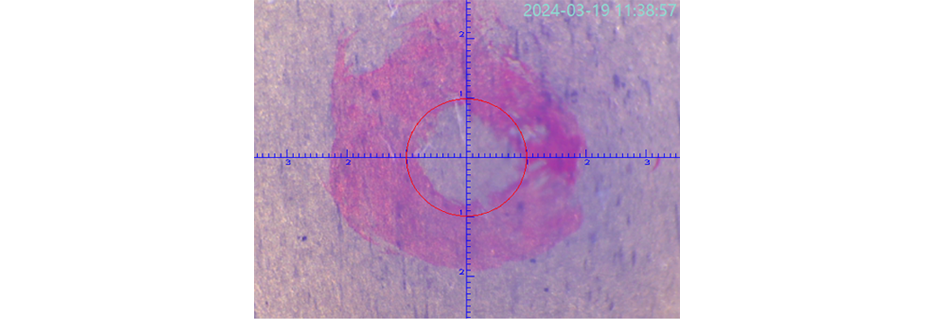

含铼样品


b. 样品图谱:

大准直器测含铼谱图


c. 测试结果:

检测到了黄金中0.16%的铼元素。

大准直器测含铼结果



3.2使用小准直器(0.8mm)测试黄金中微小的铼钨点

a. 样品图片:

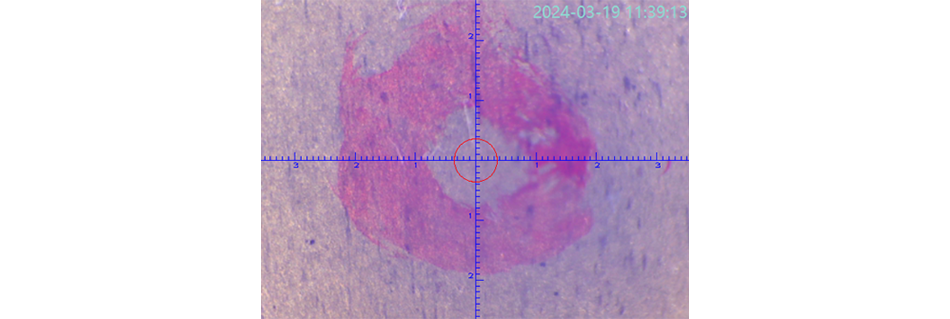

含铼样品


b. 样品图谱:

小准直器测铼谱图


c. 测试结果:

检测到了黄金中0.53%的铼元素。

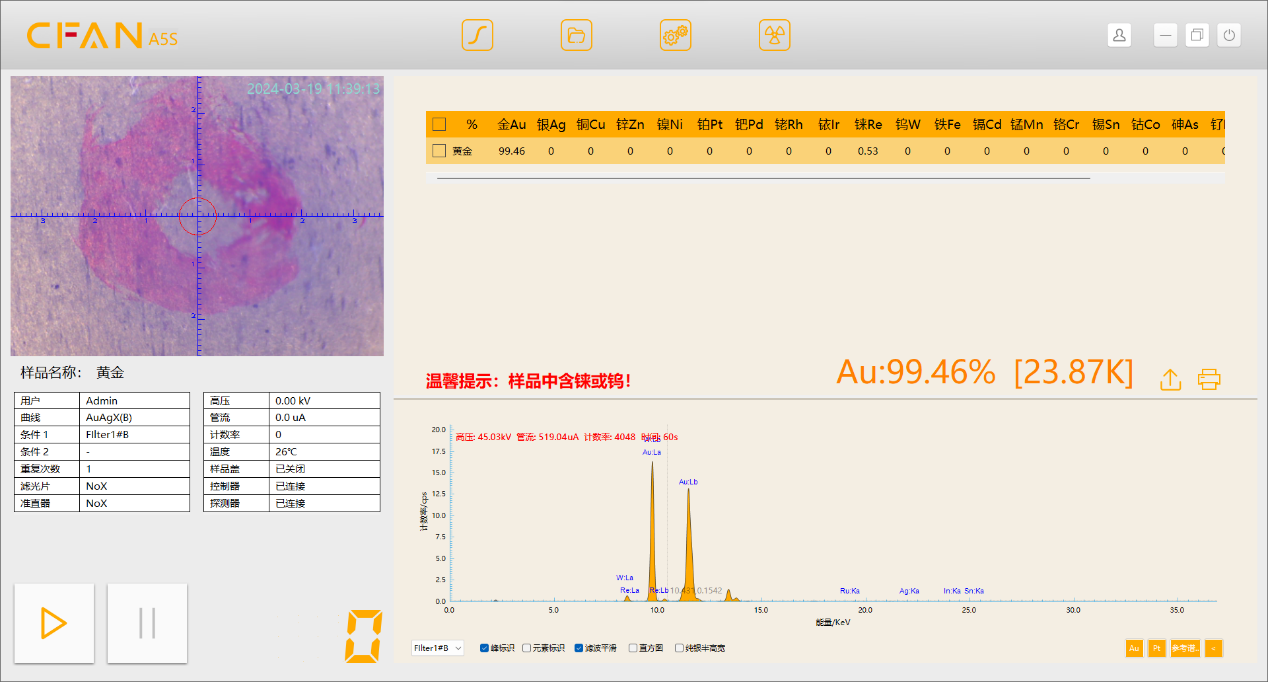

小准直器测铼结果


3.3 测试总结:

同样一台仪器,检测同一个点, 2mm准直器检测铼的含量是0.16%,而0.8mm准直器检测铼的含量是0.53%。由于XRF检测的是一个面,铼的点较小,探测器采集到的铼的相对强度较低。但通过使用较小的准直器,可以更精确地聚焦X射线束,增强对该点的信号捕获能力,从而提高了铼的相对强度,更终得到更高的铼含量结果。



结论:


西凡新款A5S荧光光谱分析仪引入了小准直器方案(准直器大小0.8mm),这一设计优化了对镶嵌样品和黄金中微小的铼钨点的测试。通过精确聚焦X射线束,减少非目标区域的信号捕获,提高了测试的准确性和可靠性,为分析镶嵌样品和微小铼钨点提供了更可靠的结果。


当然小准直器相比大准直器其缺点也明显,其在同样高压和管电流下的计数率成平方的倒数,比如0.8毫米准直器相比2.0毫米准直器,前者的计数率只有后者的16%,这就导致了其测试稳定性和准确度差一些。但小准直器的优势在于小尺寸样品以及镀层厚度检测上优势更明显,客户可以根据自己的需求来选择使用不同的准直器。
